Heliová expanzní turbína
Na požadavek Výzkumného ústavu
potravinářské a chladírenské techniky
(VÚPCHT) Hradec Králové, se v roce
1981 zapojila do vývoje kryogenních
turbín také PBS Velká Bíteš. Její vý-
počtové oddělení pomáhalo s návrhem
průtočných částí heliové expanzní tur-
bíny, určené pro supravodivý magne-
tický čistič kaolínu v Kaznějově. Tyto
zkušenosti byly později využity po roce
1985, ve kterém byla v našem závodě
zavedena výroba malých, nízkoteplot-
ních heliových expanzních turbín, vy-
projektovaných VÚPCHT v Hradci Králové a vývojově dokončených našimi techniky,
pro něž se ustálil název „heliovky“. Vzhledem k jejich minimálním rozměrům se jednalo
o velice přesnou, takřka hodinářskou práci, vždyť průměr oběžného kola turbíny byl pou-
hých 16 mm.
Popis: Svisle umístěný rotor turbínky je uložen v plynových ložiskách, do kterých je při
spouštění a zastavování přiváděn ložiskový plyn. Mechanickou energii vzniklou expanzí
pohlcuje elektrická vířivá brzda, napájená stejnosměrným proudem tak, aby byly udržo-
vány konstaktní – velmi vysoké otáčky. Turbíny pracují ve dvojicích a jsou řízeny automa-
tickým elektronickým systémem.
Vyráběli jsme pět velikostí těchto
turbín: HEXT 0,5, HEXT 1, HEXT 1,5,
a HEXT 2, o výkonech 0,5 kW až
2 kW, s tlakem 1,6 MPa, teplotami 10 až
100 K (Kelvinů) a 350 000 otáčkami za
minutu. Dalším výrobkem byla HEXT
10 s výkonem 10 kW, tlakem 1,6 MPa,
teplotou 10 až 100 K a 170 000 otáč-
kami za minutu. Do roku 1993 bylo vy-
robeno celkem 350 kusů. Odběratelem
byla mnichovská firma LINDE, která je
používala pro malý zkapalňovač helia
používaný v lékařských tomografech
Helicon firmy Siemens.
V roce 1985 byla turbína HEXT
1 oceněna zlatou medailí na Meziná-
rodním strojírenském veletrhu v Brně
a navíc bylo v květnu 1988 uděleno

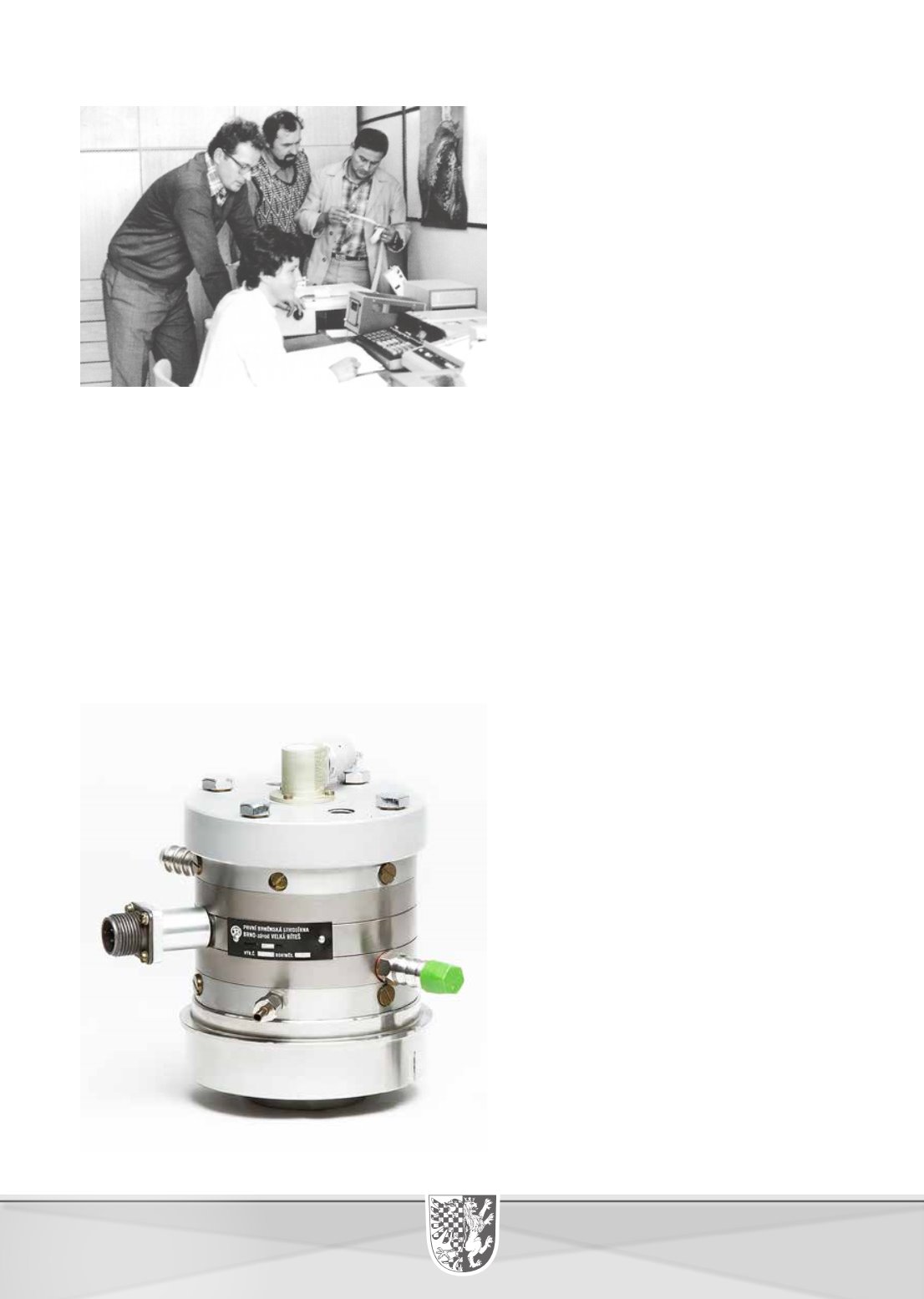

Výpočtové oddělení v roce 1986 – zleva: Ing. Radovan Kundera,
Jiřina Dudová (v popředí), Ing. Jan Pejchal
a Ing. Ivan Brunovský, CSc. | Foto: Archiv PBS
Héliová expanzní turbína. Foto: Archiv PBS
